Chroma 62150H-1000S太阳能电池阵列模拟电源
Chroma62150H-1000S提供最高可模拟太阳电池阵列的开路电压(Voc)达1000V及短路电流(Isc)达15A于3U高电源模组，且具有响应快速之设计以模拟太阳电池的输出I-V曲线，此可应用于光伏逆变器、微逆变器及太阳能充电器的最大功率追踪(MPPT)效能测试。
Chroma62150H-1000S系列具有高速100kHz的数字化资料撷取连续量测线路及数位滤波机制，及高速25kHz 的D/A控制，此可精准地模拟I-V曲线，并且可响 应光伏逆变器的拉载市电涟波效应于I-V曲线模拟时，单机内建EN50530 & Sandia太阳电池数学模型，使用者可简单地于单机前面板设定太阳电池I-V特性(Voc/Isc/Vmp/Imp)后输出一模拟太阳电池阵列I-V曲线予光伏逆变器测试其静态MPPT效能。
另外实际太阳电池(Solar Array)阵列会因天候如 照度、温度、云遮或下雨而影响输出I-V曲线，Chroma62150H-1000S单机可让使用者储存100条I-V曲线，且可设定每条曲线欲执行输出时间，此可让使用者测试光伏逆变器于不同地区下天候条件的长时间最大功率追踪效能。
Chroma62150H-1000S具备16bit高解析度的数位控制及 精准的电压及电流量测机制，并搭配图形化操作 软体(Softpanel)，此可即时地测试及显示光伏逆 变器的最大功率追踪状况，且测试MPPT EFF%读值，另外使用者可选择欲储存的量测读值于软体上。
大功率太阳电池阵列模拟需求于商业用及发电站用光伏逆变器测试时，使用者可简单地并联方式连接二台或多台电源模组以达到1.5MW。 Chroma62150H-1000S电源供应器具有主/从并联控制模 式达10台150kW输出，使并联操作模式快速又简易，在此模式中，使用者只需透过前面板或远端数位控制主(Master unit)单机，系统会自动将设定数值下载资料到从属(Slave unit)单机，具有高速同步讯号控制处理，且系统具有自动均流控制。
Chroma62150H-1000S直流电源供应器操作非常简单，从前面板按键或远端控制器经由标准的USB/RS232/RS485/ APG控制介面与选购的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫无困难的以标准机架堆迭于机台上。
太阳电池阵列模拟I -V曲线电源

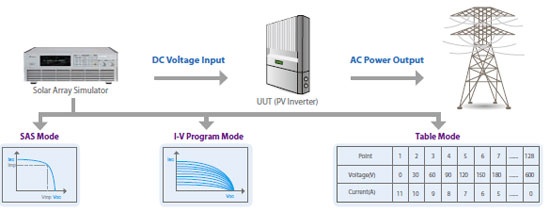

Chroma62150H-1000S具有响应快、可控制、重复性、高稳定性及精准性的模拟I-V曲线直流电源，于单机内建EN50530 & Sandia的SAS模型可简单且方 便设定Voc、Isc、Vmp及Imp等参数后产生一I-V曲线输出，另外具有I-V Program功能可储存100条不同照度及温度下的I-V曲线于记忆体内，并且可 以设定每一条I-V曲线执行时间(1-15,000S)，此外也提供一Table模式允许使用者透过数位介面存入128~4096点的V&I 阵列功能，可让使用者编辑任 何遮罩的I-V曲线，以上非常适合验证光伏逆变器(PV Inverter)如下性能:
设计&验证光伏逆变器的最大功率追踪线路及演算机制
验证逆变器可允许的操作输入电压上&下限
验证逆变器的最大功率点可允许的操作输入电压上&下限
验证逆变器的静态最大功率追踪效率
量测及验证逆变器的Overall E‑% & Conversion E‑% *
验证逆变器于动态曲线变化的最大功率追踪效能 (内建EN50530, Sandia, CGC/GF004, NB/T 32004 法规测试)
验证逆变器于早晨至黄昏变化下的最大功率追踪效能
验证逆变器的最大功率追踪机制于太阳电池被云或树遮罩下的I-V曲线
模拟实际环境温度下的I-V曲线搭配烧机房做逆变器崩应测试
模拟多种太阳电池的输出特性(FILL FACTOR )

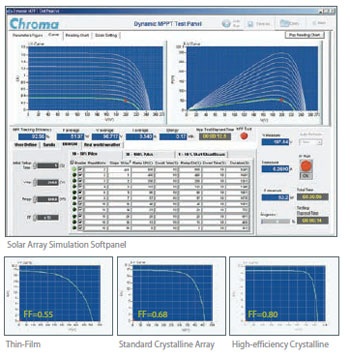

光伏逆变器工作目的为将太阳电池可输出之最大功率 (直流)转换至市电(交流)，而太阳电池又会依实际照度及温度大小而改变输出I-V曲线，此时光伏逆变器需内建一最大功率追踪(MPPT)机制于机器内，此可即时地追踪太阳电池最大输出功率馈入电网或电池内储存以建立最佳效能的光伏发电系统。MPPT追踪效能将是光伏逆变器非常重要的指标规格，此Softpanel 具有可编辑多种太阳电池( Thin-f i lm、S t anda rd Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V输出特性Fill Factor*，此可让使用者方便设计&验证太阳逆变器的最大功率追踪线路、演算机制及追踪准确度。 *Fill Factor = (Imp*Vmp)/(Isc*Voc)

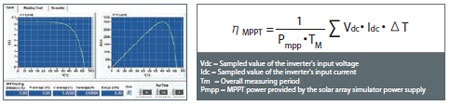

静态最大功率点追踪效能测试(STATIC MPPT EFFICIENCY TESTING )
使用者可藉由此图形化虚拟仪控面板软体内的I-V曲线编辑功能:Table模式& SAS模式去编辑欲模拟的I-V曲线后下载至62000H-S系列单机记忆体(1-100)内，当使用者编辑完成太阳电池阵列I-V曲线后，可呼叫欲测试的I-V曲线于此画面后，验证光伏逆变器的最大功率点追踪机制(MPPT)效能，并即时将追踪过程显示于此画面。另外此功能可让使用者设定MPPT Efficiency测试维持时间，建议每一点测试时间为60s-600s为最佳MPPT EFF%效能分析。
动态最大功率点追踪效能测试 (‑DYNAMIC MPPT EFFICIENCY TESTING )

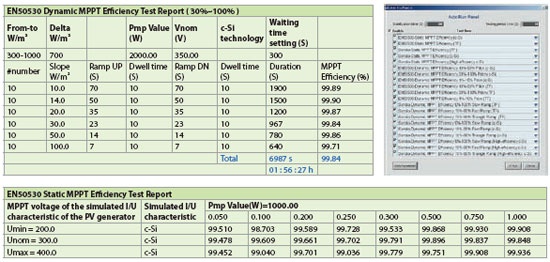

因动态最大功率点追踪效能也会影响逆变器对光伏发电系统所发电能的有效利用及长期投资效益，因此法规EN50530 & Sandia & CGC /GF004订定一标准动态最大功率点跟踪效能测试程序，此可让逆变器设计厂家对于最大功率点追踪演算效能得到一测试及提升。使用者可藉由SoftPanel内建EN50530 & Sandia & CGC/GF004的Dynamic MPPT测试程序选取欲测试项目，此可简单地测试逆变器于研发及品保阶段，当测试执行过程中可即时地计算Energy及MPPT EFF%，并且可将测试追踪过程的读值记录下。

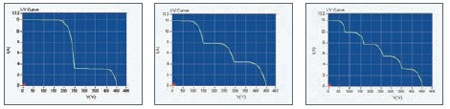

遮罩I V曲线模拟 ‑(SHADOW I V CURVE SIMULATION )
具有简易方便的遮罩曲线模拟及遮罩曲线动态变化模拟于软体，使用者可从资料库内选择PV Module型号或自行建立PV module参数后存，然后可设定电池板串联及并联数量后组成一PV Array阵列，接续使用者可设定PV Module的照度、温度参数及动态遮罩变化移动方向及时间，此可 模拟云遮变化或其它如树木或建筑物遮罩下的Shadow I-V曲线模拟，每条 I-V曲线为最多4096点的电压及电流组成。
验证逆变器的转换效率‑ (CONVERSION EFFICIENCY ) *
于此Softpanel内建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需输入欲测试PV Inverter的最大输入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值，然后使用者可直接按要测试的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自动地产生此测试的太阳电池I-V曲线，接着直接按下载至单机后开始模拟此I-V曲线予PV Inverter测试Conversion Efficiency。
*需搭配额外功率分析仪做量测
模拟实际天候的I V曲线变化测试 (‑REAL WORLD WEATHER SIMULATION )
此功能可让使用者外部输入天候资料(如温度及照度)藉由Excel档案至SoftPanel内，以模拟清晨至黄昏的太阳电池阵列受到天候影响，如日照、温度、云遮、下雨，并且可设定每条I-V曲线执行间隔时间解析度1秒，可方便使用者模拟真实环境下不同地区的天候变化状况，以测试光伏逆变器动态MPPT效能。
自动程序静态&动态MPPT效能测试‑(AUTO RUN TESTING )
为方便研发&品保单位可快速验证光伏逆变器之静态&动态最大功率点追踪效能测试，使用者可编辑欲测试的逆变器参数Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后选取欲测试EN50530 &Sandia项目，即可自动执行已经规划完成的EN50530 & Sandia Lab内 Static及Dynamic MPPT测，当测项结束后自动生成报表于Excel表格内。
报表记录功能 (‑REPORT FUNCTION )
此软体将提供测试资料记录功能，可让使用者编辑欲记录的量测参数，如电压、电流、功率、瓦时及MPPT效率，另外可编辑欲记录的取样时间间隔(1 - 10,000s)及总时间长度，此资料将方便于分析验证光伏逆变器。

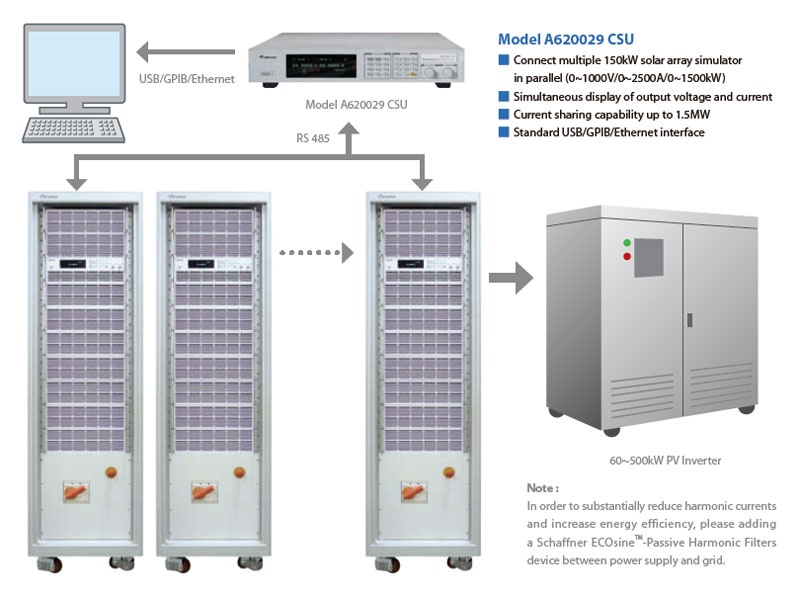

主/从智能并联操作模式可达150KW

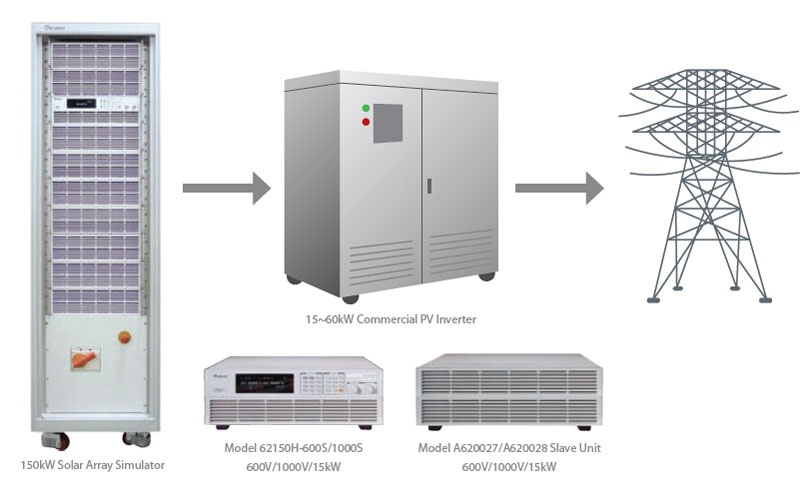

当需要高功率I-V模拟电源于商业及发电站用光伏逆变器测试时，一般以并联方式连接二台或多台电源供应器。62150H-1000S系列电源供应器具有主/从智能并联控制模式达10台150kW，使并联操作模式快速又简易如同一单机(Stand-Alone)。在此模式中，主单机(Master)设定数值自动下载资料到 从属(Slave)单机，且具有高速同步讯号控制处理及系统自动均流控制。
