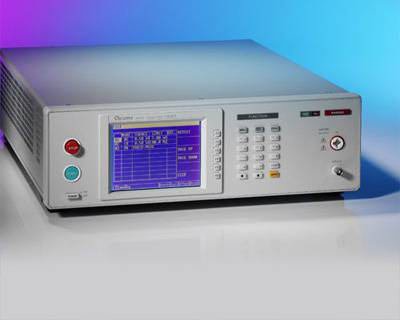

Chroma19056/19057耐压分析仪系列
chroma19056/19057耐压分析仪系列为针对压耐压测试与分析所设计的设备。系列机种包含10kvac/12kvdc/20kvdc，最大输出ac20ma/dc10ma。基本交/直流耐压、绝缘电阻测试，对于产线测试时的接触检查议题，除原有专利设计osc开短路侦测(openshortcheck)，新增hvcc高压接触检查(highvoltagecontactcheck)，针对高绝缘能力之组件于高压输出时同步进行接触检查，提升测试可靠度与效率。
chroma19056/19057具有gfi(接地失效中断)设计，当异常接地电流(a2-a1)发生时能实时切断输出，可保护作业员操作安全。
压耐压分析仪主要针对高压光偶合器及高压继电器、高压开关、pv模块等绝缘耐受力较高之组件提供高压的耐压测试与分析。
电容性高压组件进行dc耐压测试时充电与放电，本系列具有快速充电功能有效降低测试的时间，提高生产测试效率。
全系列耐压分析仪皆具有flashover(arc)侦测功能。经由设定启始电压、结束电压、爬升步序、次数及时间，进行放电程度分析。放电程度分析模式(dla)提供阶段判断方式，可设定电气闪络检测(flashover,arc)、绝缘崩溃检测(breakdown,highlimit)。当测试中有不良出现时，19056/19057会依限制值显示出耐压强度(withstandinoltage)，其分别代表电气闪络启始电压(flashoverstartvoltage,fsv)及绝缘崩溃电压(breakdownvoltage,bdv)。在分析量测的同时可以外挂示波器同步观察波形。藉由这些测试结果，研究人员可以对产品进行分析与研究，针对组件绝缘较弱的部份进行。
